HDS102 ангольний вібраційний диференціальний статичний лібералізатор, також відомий як ангольний вібраційний диференціальний статичний лібералізатор три в одному, ангольний вібраційний диференціальний статичний лібералізатор, є високоточним інструментом вимірювання рівня рідини для вимірювання відносного осадження, нахилу та вібраційного стану різних точок вимірювання основи та будівлі. Весь комплект лічильника складається з таких компонентів, як резервуар рідини, лічильник, захисний покрив, повітряний труб, труб рідини та збірник даних.

В основному застосовується для вимірювання нерівномірного осадження різних точок вимірювання, таких як великі будівлі, високі будівлі, дамби, гідроелектростанції, атомні електростанції, проекти гідровузлів, залізниці, метро, високошвидкісні залізниці, комплексні трубопроводні канали.

[Принцип роботи]

Диференція тискуСтатичний рівномірник заснований на принципі з'єднання, вимірюючи кілька взаємодіючих, встановлених у вимірюваній точці поверхні резервуара для зберігання рідини та відносні зміни висоти поверхні резервуара для рідини в базовій точці вимірювання (нерухомої точки), відносно відносного положення різних місць встановлення резервуара для зберігання рідини.

[Сфера застосування]

• Моніторинг осадження залізничного рухуМоніторинг опори стіни метро

• Верхні гори та будівлі в тунелі Виявлення осадків на основі автомагістралей та бічних схилів

• Виявлення осадження мостів і грунтових ямок Фундаменти дамб і гідровузів, високих будівель

• Атомні електростанції, великі гідроелектростанціїКомплексний моніторинг осадження труб

[Основні технічні параметри]

• Рівень рідини (розміщення) діапазон вимірювання: 0 ~ 500 ~ 1000 ~ 20mH2O (діапазон вимірювання може бути налаштований)

• Диапазон вимірювання нахилу: ±10°, ±90°

• Вібраційний діапазон: ±1G

• Вихід: за замовчуванням RS485 (протокол MODBUS-RTU), можна налаштувати 4 ~ 20mA, 0 ~ 10V, 0 ~ 5V тощо

• Відображення роздільної здатності: 0.01mmH2O

• Точність рівня рідини:± 0,075% FS,± 0,1% FS
  Точність нахилу: ± 0,02°
  Точність вібрації: ± 0,01 г

• ПостаченняЕлектрична енергія: 12VDC (7-30VDC, межа 5VDC)

• Ізоляційний опор: ≥1000 МΩ / 100VDC

• Температура компенсації: -20 ~ 60 ℃ (спеціальна температурна зона вказана при замовленні, можна налаштувати компенсацію мінус 30 ℃ наднизької температури)

• Температура середовища: -40-85 ℃

• Температура навколишнього середовища: -40-85 ℃

• Температура зберігання: -40 ~ 85 ℃

• Відносна вологість: 0-95% RH

• Клас герметичності: IP67 / (IP68 може бути налаштований)

• Перенавантаження: 150% FS

• Час відповіді: ≤10mS

• Стабільність: ≤ ± 0,03% FS / рік

• Вплив вібрації: ≤ ± 0,15% FS / рік (частота механічної вібрації 20 Гц ~ 1000 Гц)

• Електричне з'єднання: Чотири ядра водонепроникний авіаційний роз'єднання

• Медіа з'єднання: Ф10 * 6.5mmPU рідини і Ф8 * 5mmPU газу

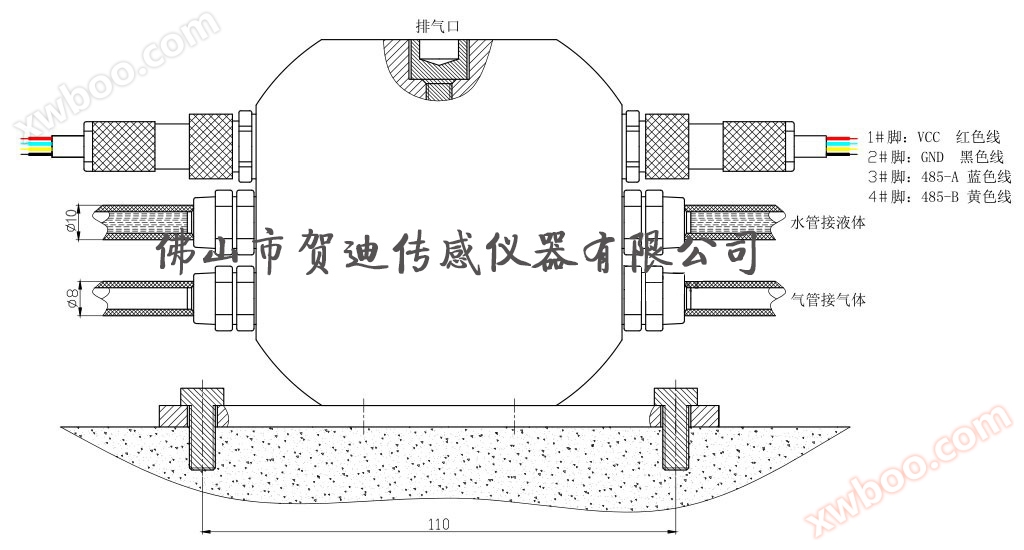

Розміри (в мм)
